產品概述
普奇GT500A天然電場勘探儀是湖南普奇地質勘探設備研究院、湖南普奇水環境研究院聯合自主研發的第八代基于天然電場選頻法原理的多通道勘探儀，測量深度可達到500米。是利用天然電場作為工作場源，以地下巖礦石或地下水的電阻率差異為基礎，在地面上測量天然電場N個不同頻率的電場分量，根據它們的變化規律來研究不同的地質體產生的異常變化情況，達到解決地質問題的一種電法勘探方法。
?
PQ-GT系列，作為第八代基于天然電場選頻法原理的多通道電法勘探儀，應用范圍極為廣泛。在地下水源探測、 地質構造研究、礦脈與礦道勘察、空洞及溶洞探尋、蟻穴與采空區定位，以及堤壩管涌監測、山體滑坡預防等領域的勘探與普查作業中，都發揮著重要作用。
?
該系列儀器集成了普奇自主研發的5項發明專利技術，涵蓋數據采集系統、數據處理系統、自動成圖系統、輔助分析系統以及電路系統。它實現了多通道多頻率同時、同步的數據采集，從根本上消除了因天然電場場源時間差異導致的不穩定因素，顯著提升了勘探的準確率與工作效率。儀器能夠?qū)Σ杉降臄?shù)據進行實時處理，自動實時繪制 ?曲線圖、剖面圖以及3D 效果圖，并自動分析異常區域，為快速、有效地分析地質構造提供了科學依據。
?
產品詳情
?
產品特點
1、普奇自主發明專利
2、自動分析異常區域，給使用者快速提供分析依據。
3、自動繪制曲線圖、兩極剖面圖、3D效果圖，方便用戶通過多種形式更直觀的分析地質構造。
4、同時、同步完成多個測點數據采集，極大的縮短了作業時間。徹底解決了天然電場場源因時間差引起的不穩定因素帶來的影響，有效提高準確率。
5、具有補測功能，方便分析地質構造的延伸情況。
6、適用于平原、丘陵、山地、高原、盆地各種地質構造應用；
7、專業用戶群提供24小時售后服務；
8、用戶反饋的平均準確率超過92%；
9、 漢語/英語/西班牙語/法語/阿拉伯語/俄語/波蘭語等七種語言可選；
10、廣泛用于飲用水、農業灌溉用水勘測；
11、非專業人員5分鐘學會操作方法，1人即可操作。
?
技術參數
| 型號： | PQ-GT150A | PQ-GT300A | PQ-GT500A | PQ-GT1000A | PQ-GT1500A | PQ-GT2000A | PQ-GT3200A |
| 測量深度 | 100/150米 | 100/150/300米 | 100/150/300/500米 | 500/800/1000米 | 500/1000/1500米 | 500/1000/1500/2000米 | 500/1000/1500/2000/3200米 |
| 測量時間 | 1-6min | 1-8min | 1-12min | 2-15min | 2-16min | 2-18min | 2-20min |
| 通道數 | 18通道 | ||||||
| 點數選擇 | 1-18點數可選 | ||||||
| 測量數據單位 | 大地電磁場不同頻率的電場分量(mV) | ||||||
| A/D轉換 | 16位 3.6MSPS | ||||||
| 控制器 | 32位速控制器 | ||||||
| 最小分辯率 | -0.001mV | ||||||
| 充電時間 | 6小時 | ||||||
| 待機時間 | 8小時 | ||||||
| 顯示屏幕 | 10.1寸電容觸摸屏 | ||||||

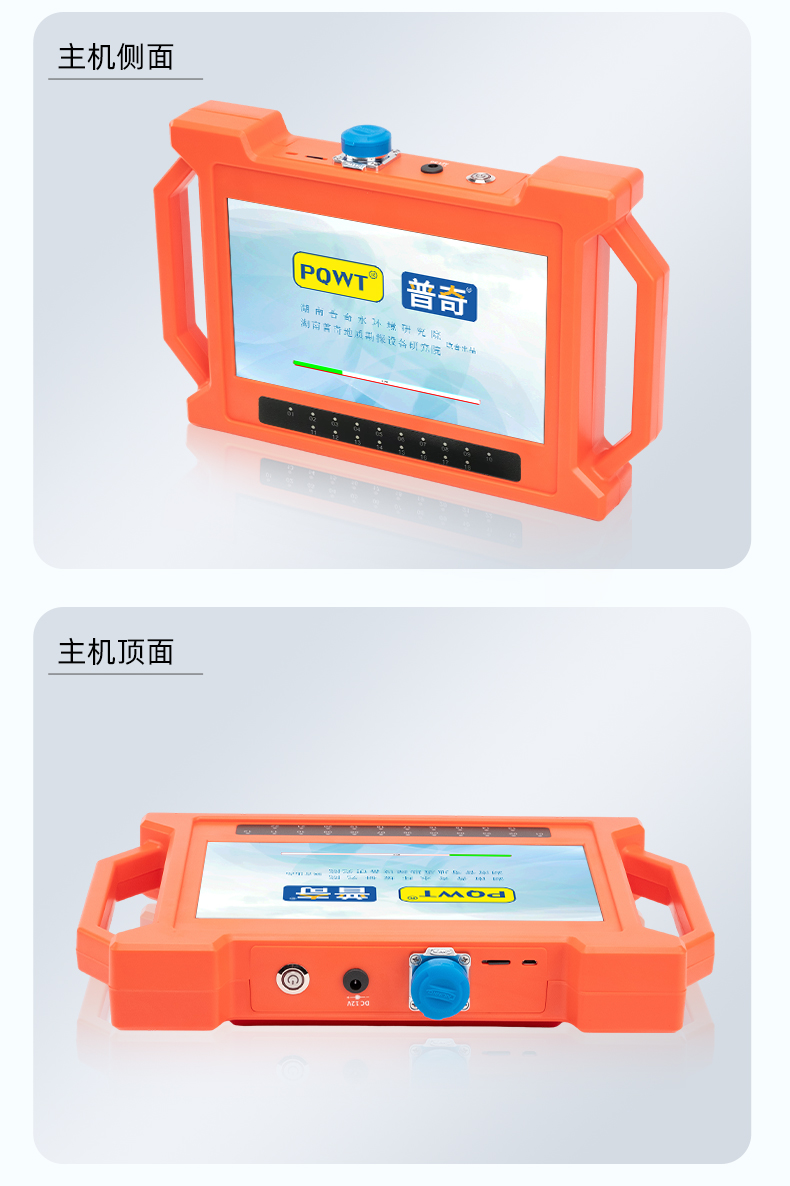

| 產品重量 | 主機2.1kg | ||||||
| 產品尺寸 | 主機：155×220×50mm | ||||||

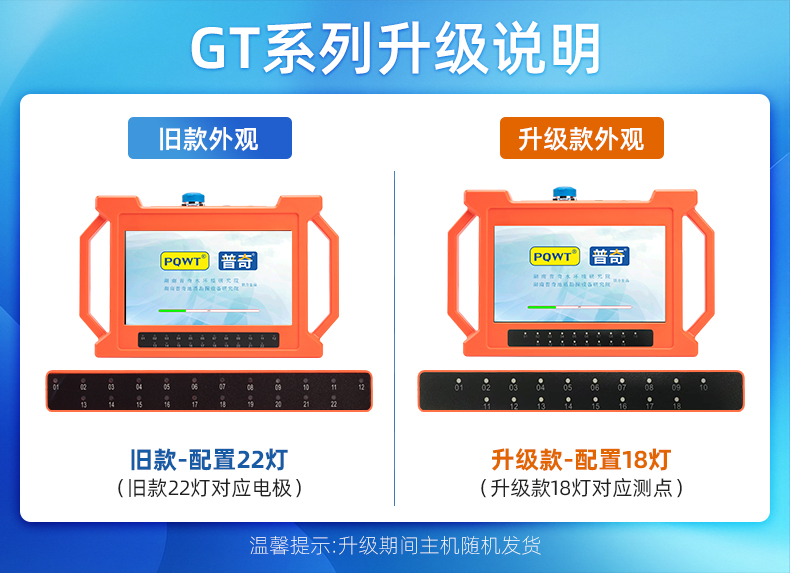

| 電極棒 | 每款標配22根(A款)/20根(B款) | ||||||
| 電纜線 | 2.5米點距，全長54.7米(A款)/5米點距，全長97.2米(B款) | ||||||
| 認證 | CE FCC | ||||||
