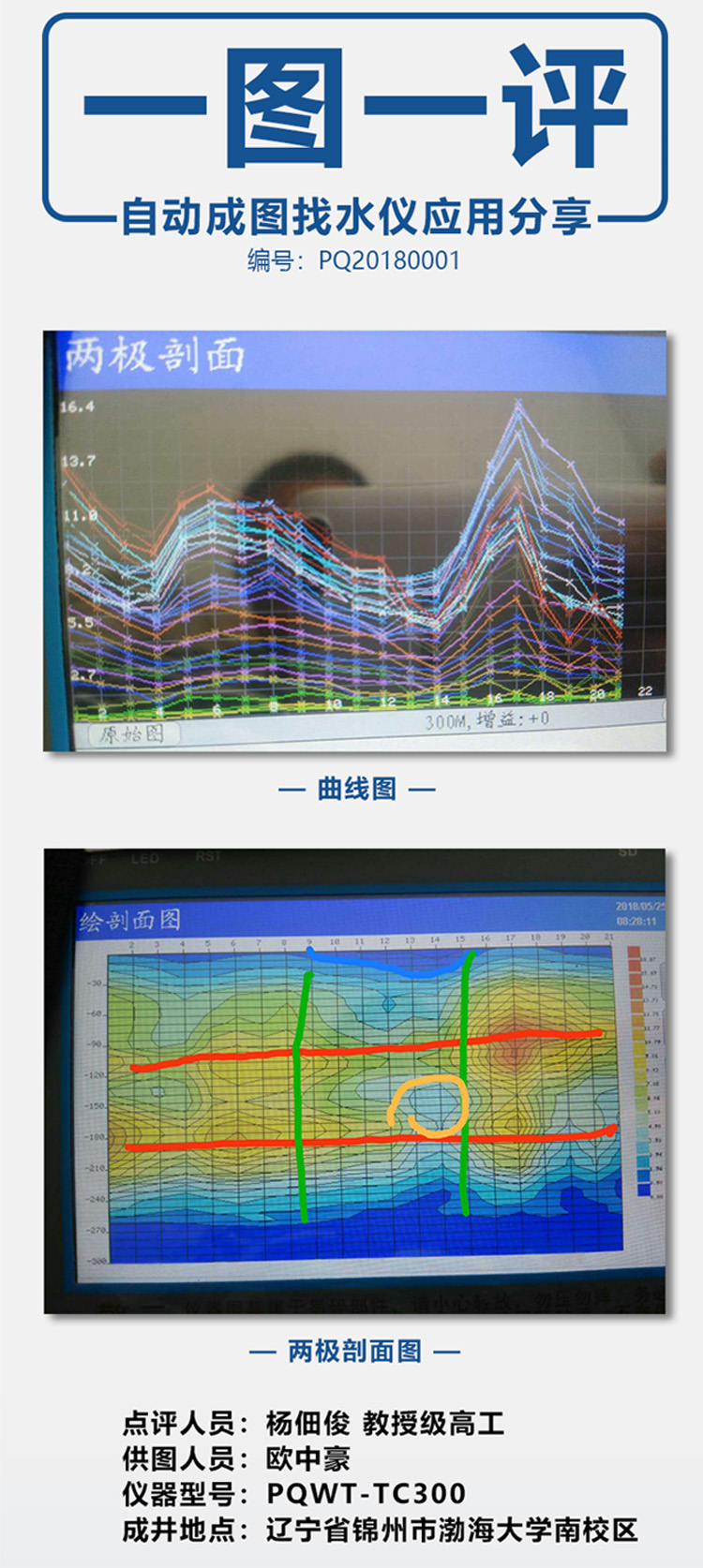

此圖定14號點，巖性:花崗巖，點距4米，60米見水，終孔200米，水量5方/時。

?

點評內容:

?

這是一個水平分層與垂直分帶混合類型的圖，巖性為花崗巖。頂部深藍的厚度反映了強風化層厚度的變化，由于它的低值下傳的影響，它的下面9~15號點范圍內的數值都比左右兩側有所降低。如果剔除了下傳影響，將各高值點連起來就是畫出來的兩條紅線，它反映的是兩層偏硬的巖層，兩條紅線之間則是少偏軟點的巖層。13和14黃圈內的低值圈，雖然也受淺層低值下傳的影響數值有所減小，但仍比左右的高值小很多，在兩三米的范圍內這樣的低值不可能是巖性有啥變化，可以判斷是裂隙率的變化。黃圈以外的等值圈只是它的擴散暈就不要考慮了。再向下的倒V字形仍會有水。實打200米出水5方/時，該圖色條的最大值為16.67，且無飛點把數值拉高，說明巖石總體上太硬，風化不好，所以水量不是很大。

?

歡迎廣大用戶提供定井素材

?
